治具
『アイデアをカタチにする』技術と経験があります。
はんだ付け用キャリア
-

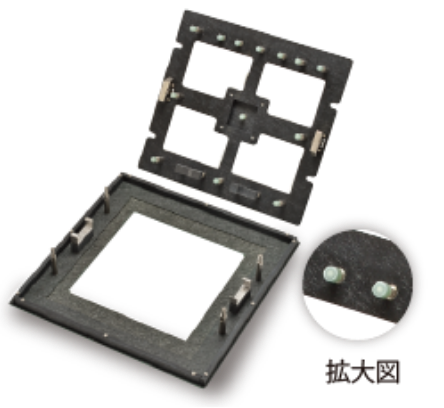

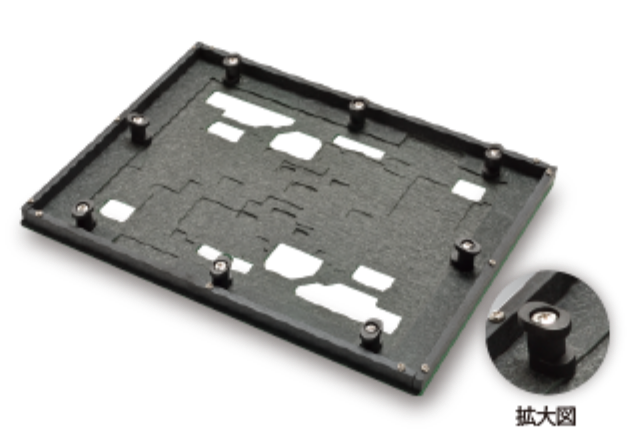

フィキシングタイプ -

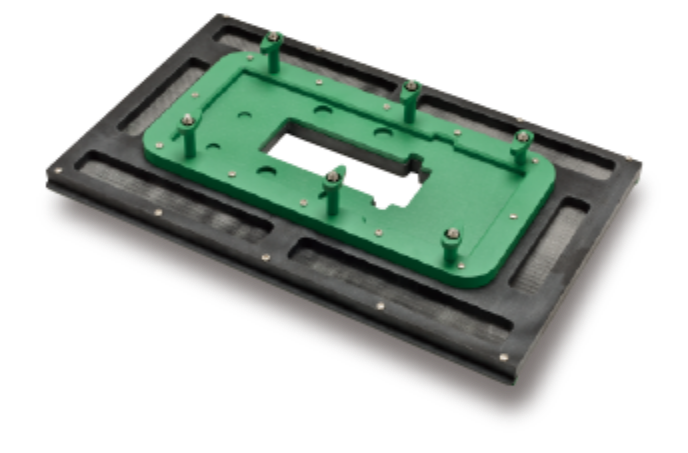

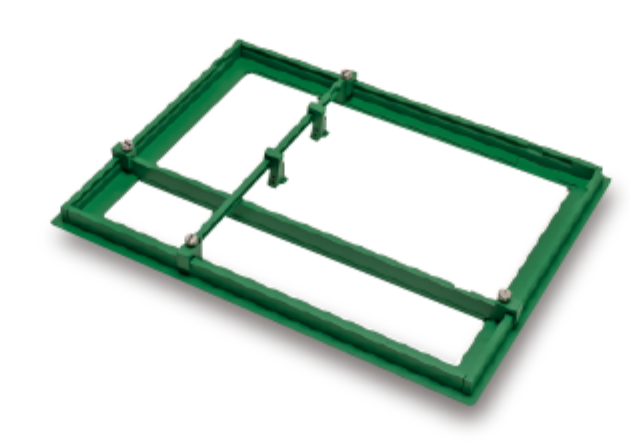

可変タイプ -

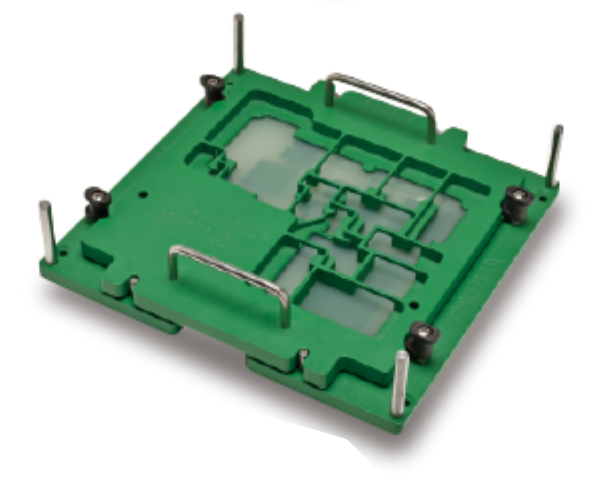

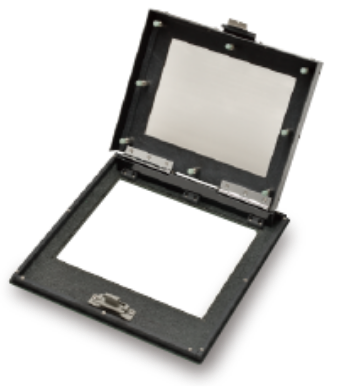

カバータイプ（異物付着防止） -

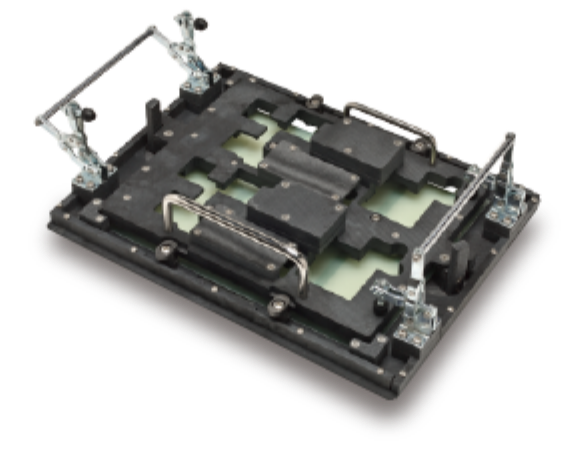

カバータイプ（部品押さえ） -
ディップスター用治具 -
コーティング塗付用治具 -

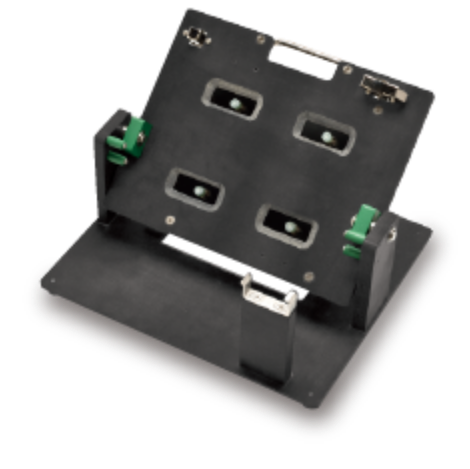

部品位置決め用アライメント治具 -
手はんだ用治具
デュロストーン（ガラスマット）
| グレード | ＣＡＳ761 |
|---|---|
| 色 | 黒 |
| 比重 | 1.85 |
| 曲げ強さ（MPａ） | 360 |
| 水分吸水率（％） | ＜0.2 |
| 線膨張率（ｘ10-6） | 11（30→200℃） |
| 熱伝導率（Ｗ/ｍＫ） | 0.25 |
| 最高使用温度（℃） | 350 |
| 連続使用温度（℃） | 260 |
| 表面抵抗（Ω） | 1ｘ105－108 |
| 曲げ弾性率（ＭＰａ） | 18,000 |
| 比熱容量（J/g・K） | 0.93 |
| 厚み（ｍｍ） | 3/4/5/6/8/10/12 |
| 厚み公差 | ±0.1 |
リコセル（ガラスクロス積層材）
| グレード | ＥＳ-3261Ａ |
|---|---|
| 色 | 黒 |
| 比重 | 1.95 |
| 曲げ強さ（MPａ） | 470～550 |
| 水分吸水率（％） | 0.023 |
| 線膨張率（ｘ10-6） | 7～11（50→250℃） |
| 熱伝導率（Ｗ/ｍＫ） | 0.38 |
| 最高使用温度（℃） | 350 |
| 連続使用温度（℃） | 260（300秒） |
| 表面抵抗（Ω） | 1ｘ107 |
| 曲げ弾性率（ＭＰａ） | 26,000～28,000 |
| 比熱容量（J/g・K） | 0.96 |
| 厚み（ｍｍ） | 3/4/5/6/8/10/12/15 |
| 厚み公差 | ±0.1 |
設計時必要資料
- 基板データ（ガーバーデータ、DXF）・シルク ・レジスト ・基板外形 ・Dコード表
- 部品高さ資料
- 基板外形寸法、基板厚み
- はんだ対象・マスク対象箇所区分け指示
- コネクター等張出情報（基板外に飛び出している部品の情報）
- 捨て基板、基板分割の有無
- 可能であれば実装基板
- カバータイプは押さえ部品の指示、部品の高さ情報など
- はんだ付け装置の情報
- その他
ご要望などありましたらお知らせください。
