アディティブマスク

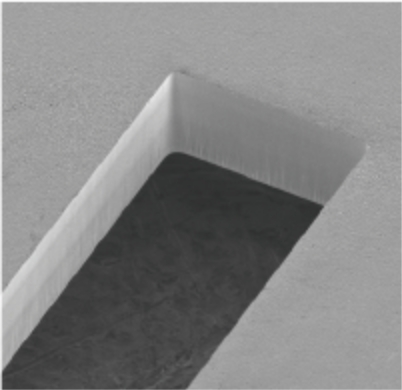

ピッチ幅0.3mm～0.5mmのファインピッチ部品、及び0603等の小サイズチップ部品も実装できる、高密度表面実装用メタルマスクです。元々アディティブメタルマスクは、独自のフルアディティブ法により、弊社が開発しました。これにより、高密度実装を可能にすると共に、半田ペーストの抜け性を高める非常に滑らかな開口部断面形状を実現しております。
主な特徴
- ファインピッチ、小サイズチップ部品の実装が可能！
- 半田ペーストの抜け性が良い！
- 任意の板厚指定が可能！
詳細
通常
| 加工方式 | 電鋳法 |
|---|---|
| 印刷適応目安 | 0.3～0.5mmPitchQFP,CSP |
| 開口寸法精度 | ±10μm |
| 板厚精度 | ±10μm |
| 納期 | 実働3～5日 |
上記数値は参考値です
特殊仕様 （参考）
| 加工方式 | ご要望に応じてカスタマイズ致します | ||
|---|---|---|---|
| 印刷適応目安 | |||
| 開口寸法精度 | |||
| 板厚精度 | |||
| 納期 | |||

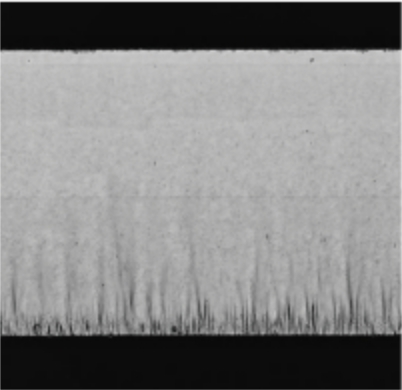

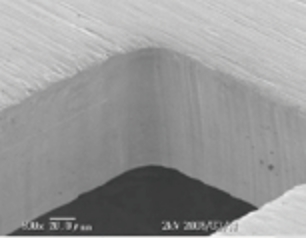

| 側面形状 |  |

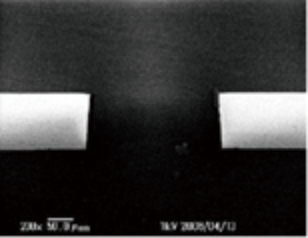

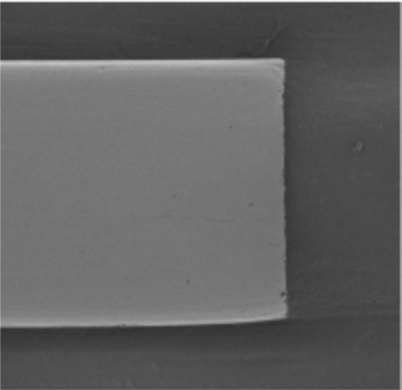

断面形状 |  |
上記数値は参考値です
