マスク製品

なめらかハーフTM

近年、実装難易度の違う部品同士での混載実装が増加しており、ハーフエッチングに対するご要望が増加しておりますが、掻き取り性能を高める為ハーフ境界線のエッジを"なめらか"に軽減するハーフエッチング仕様です。

ISO対象製品

なめらかハーフの断面形状

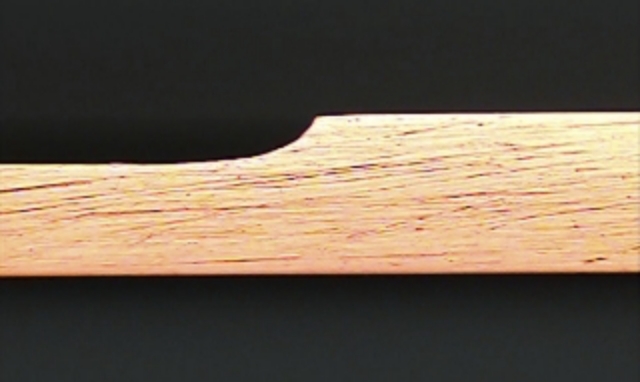

  • 通常ハーフ
  • 通常ハーフ

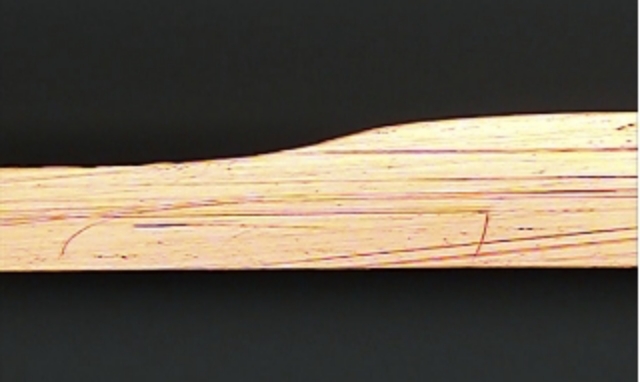

  • なめらかハーフ
  • なめらかハーフ

なめらかハーフの効果確認

  • ハーフ段差0.06mm部の掻き取り性を評価したところ、通常ハーフより掻き取り性能が向上しました。

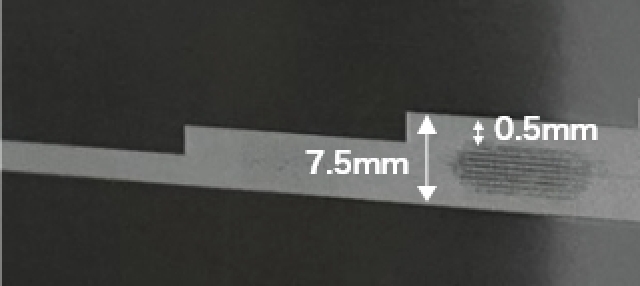

  • ハーフエリアが幅7.5mm以上あり、尚且つエッジ端から0.5mm以上離せば、掻き残し無く印刷出来る可能性があります。
  • また、近年増加しております逆ハーフでも掻き残しの減少や、スキージへのダメージ低減が期待出来ます。

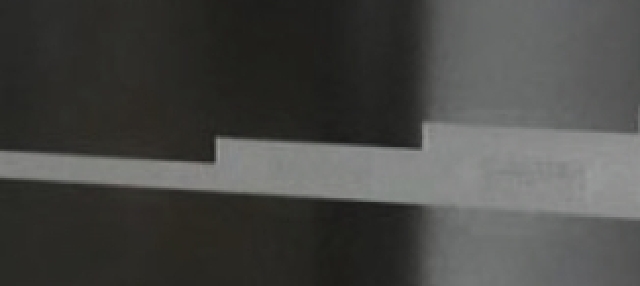

  • 通常ハーフ

  • 通常ハーフ
  • なめらかハーフ

  • なめらかハーフ

印刷方向
