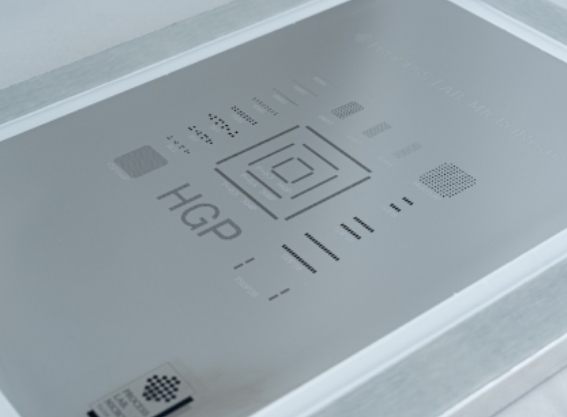

HGPTMメタルマスク
HGPは、比較的粗い開口壁面に対して低ずり応力を示すクリームはんだ用に開発されたメタルマスクで、SHG以上の開口エッジ形状のシャープネスを有し、滲まない連続印刷が実現。
主な特徴
- 比較的粗い開口壁面に低ずり応力を示すクリームはんだに対して、優れたはんだ抜け性を与えます。
- シャープな開口エッジにより、スキージ面におけるはんだの充填性向上、印刷面における開口部からのはんだ滲み出し防止に効果を発揮します。
性能
-
-
HG（従来品）
-
-
HGP
-
-
SHG
| 品種 | 開口状態（印刷面） | |
|---|---|---|
| 壁面粗さ Ra max. | 開口エッジ 鋭度 | |
| HG（従来品） | 0.8μm | ≦7μm |
| HGP | 0.8μm | ≦2μm |
| SHG | 0.4μm | ≦3μm |

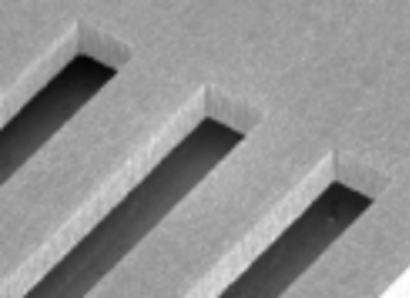

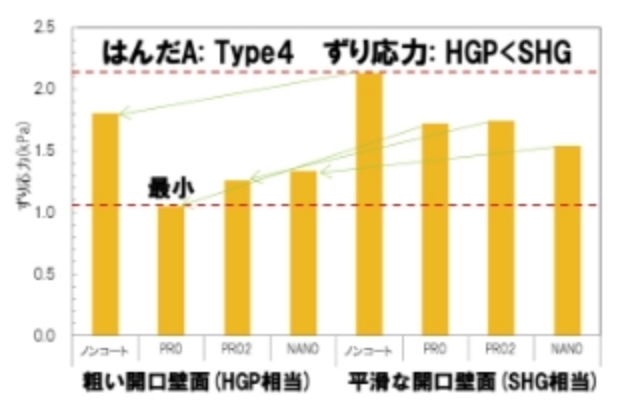

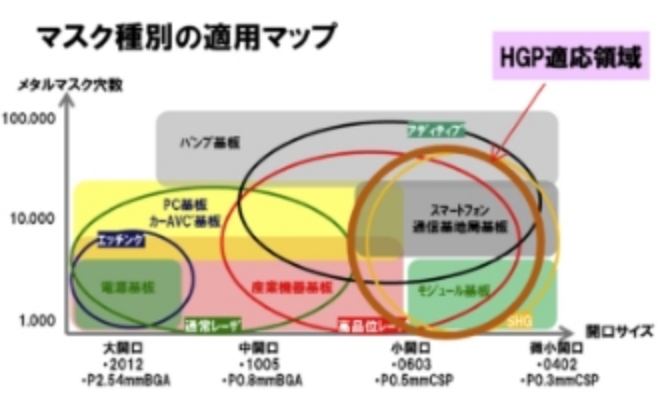

Stencil Navi測定結果

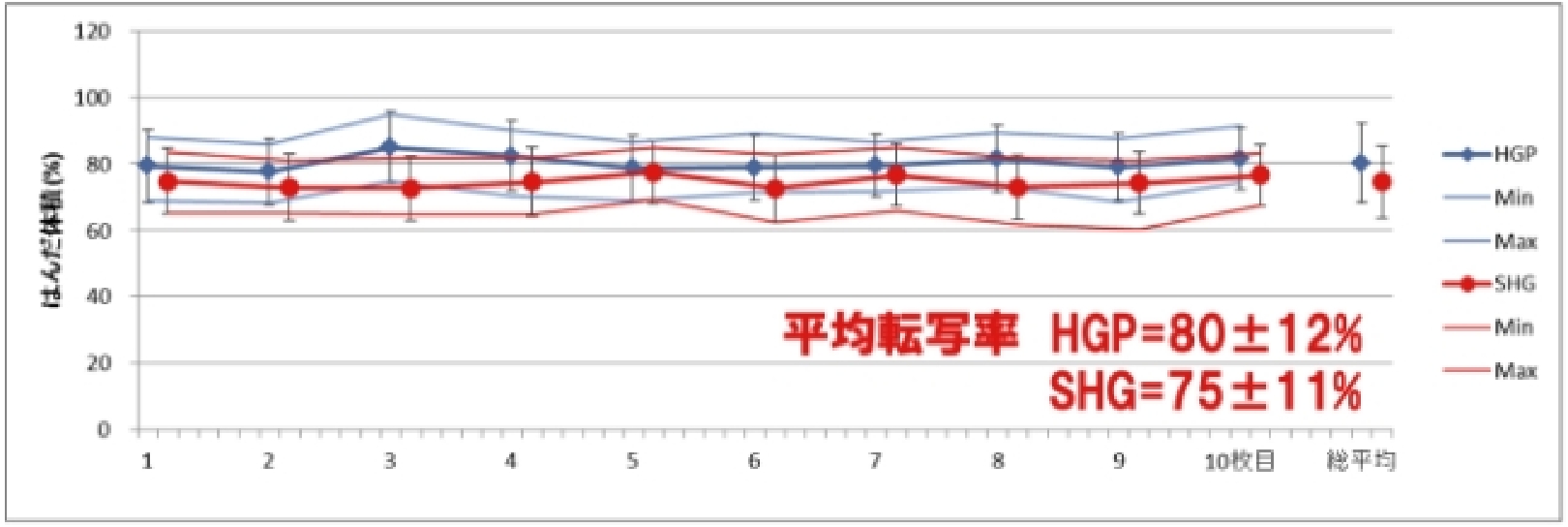

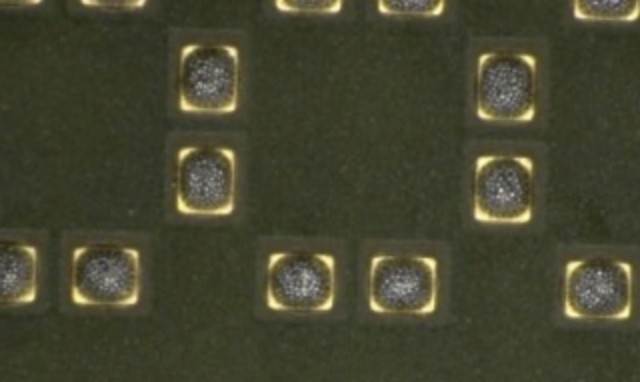

【高アスペクト連続印刷結果】
-
-
HGP
-
-
SHG

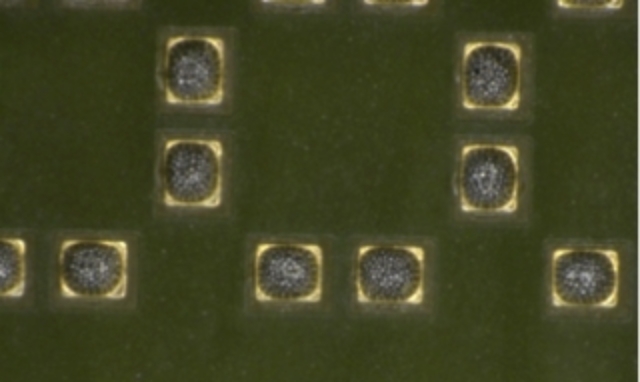

0603部品印刷: マスク開口0.24x0.28mm, マスク厚0.15mmt,
アスペクト比=2.32
SHGTMメタルマスク
極小部品、高アスペクト開口での連続印刷時のばらつきを低減
主な特徴
- 開口壁面の平滑化、開口エッジの鋭化により
微小部品での高アスペクト印刷を実現 -
各種コーティングオプションとの併用により、
さらなる特性向上が可能
・はんだ体積、はんだ高さ等のばらつき低減
・連続印刷時のはんだにじみを解消

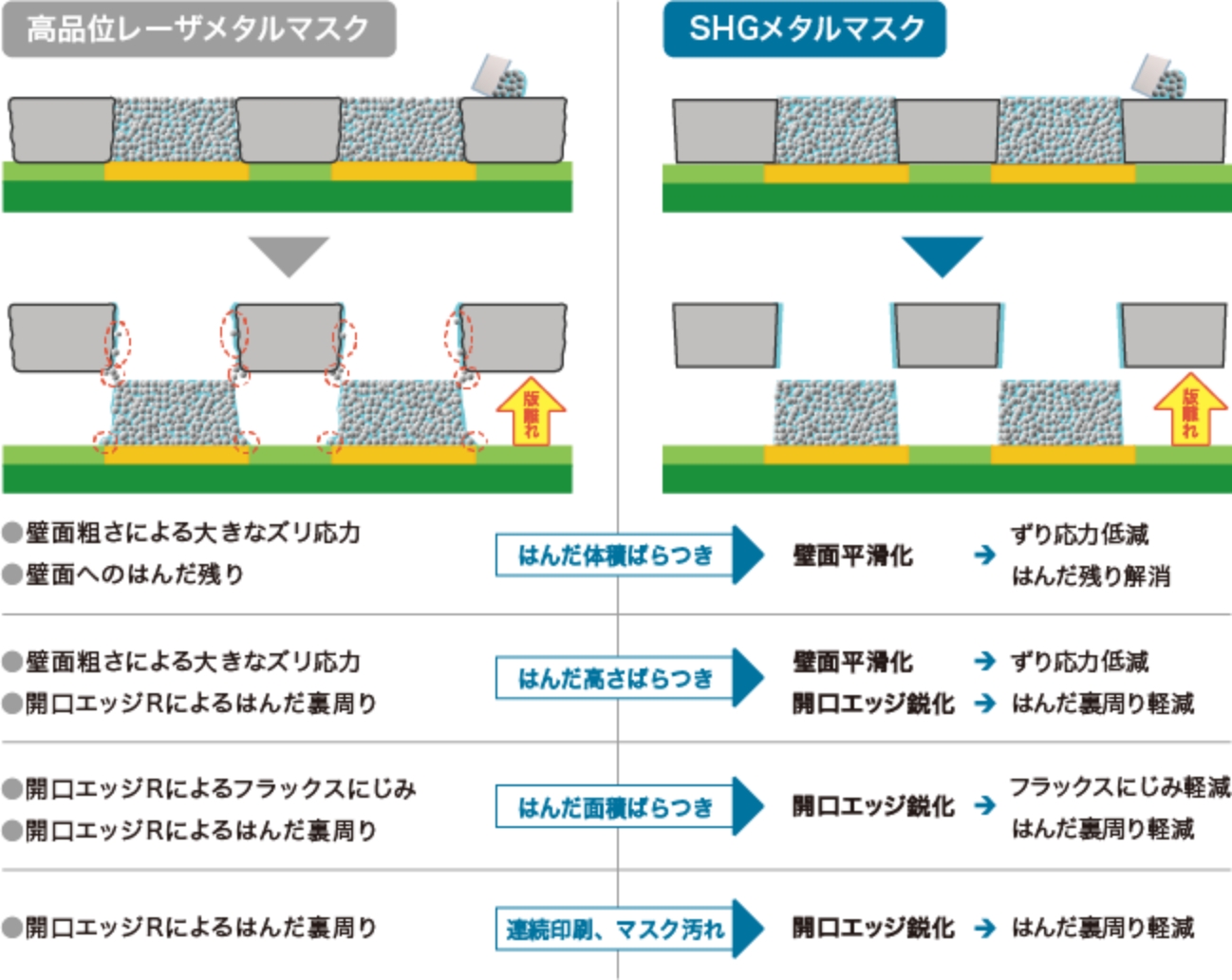

はんだ印刷に適合させた製品特性

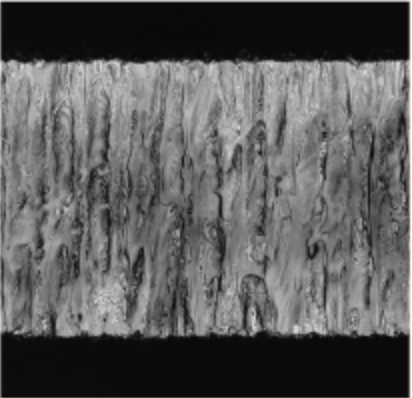

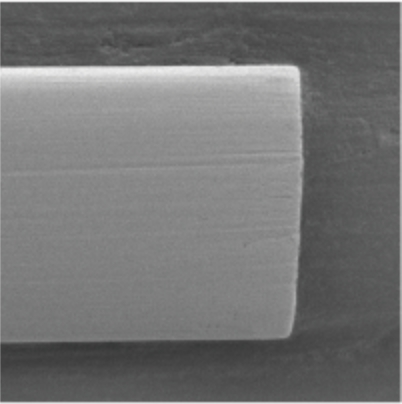

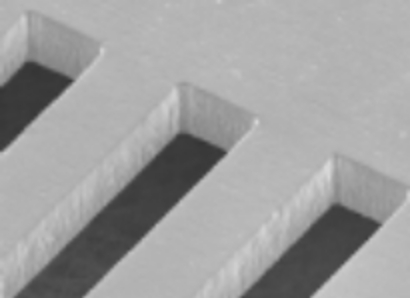

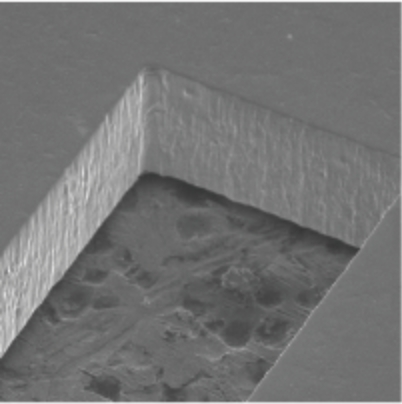

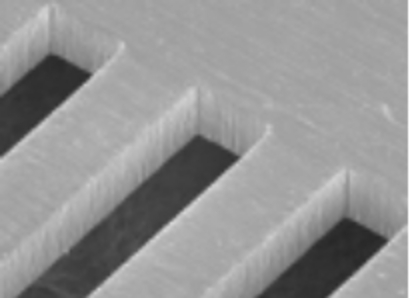

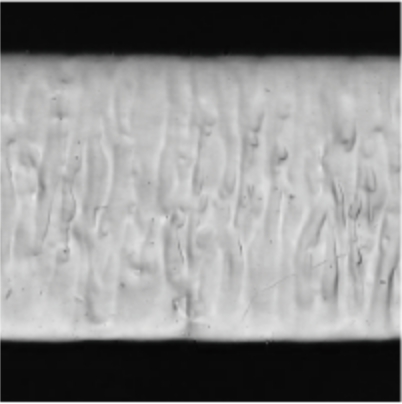

SHGメタルマスクの開口形状と側壁形状

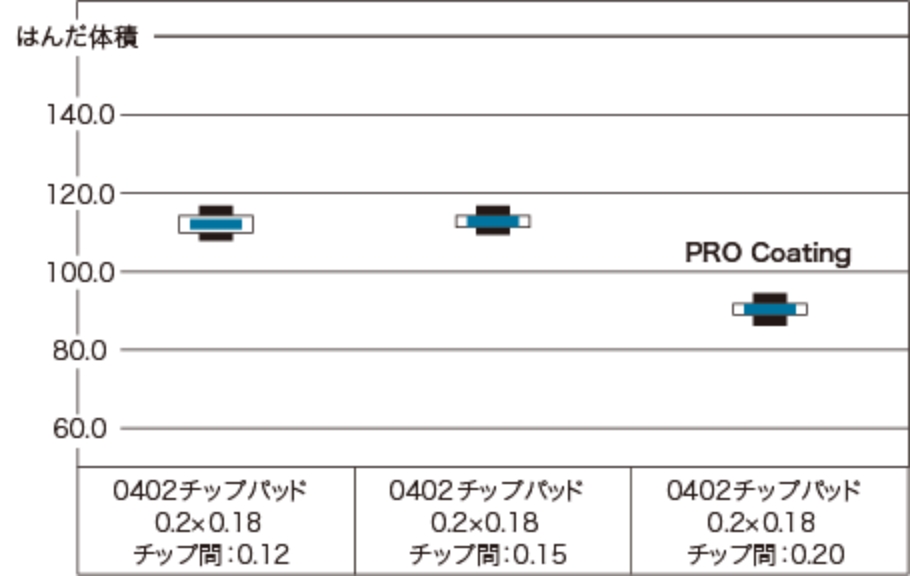

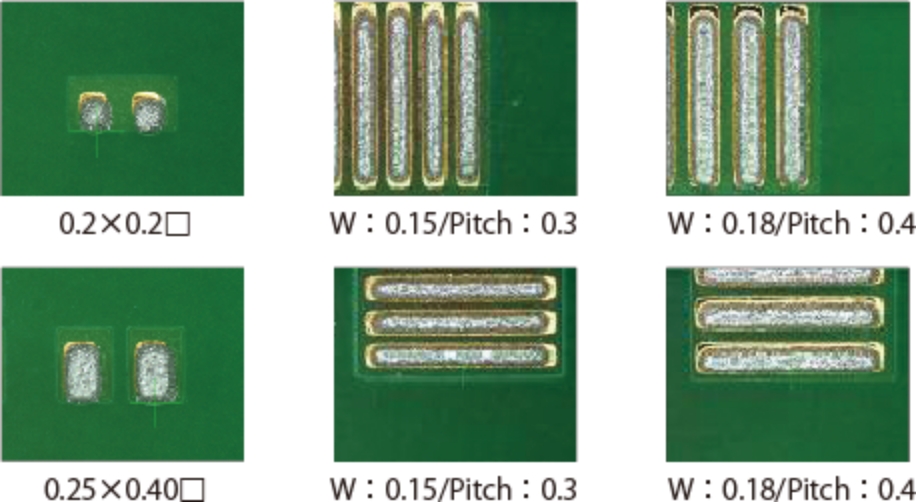

印刷特性評価

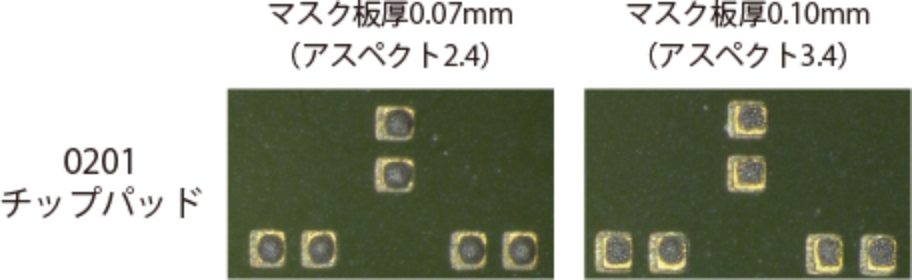

| 微細開口 高アスペクト印刷 |
 |
|---|---|
| 開口形状違い 連続印刷 |
 |
| コーティング 併用時の 印刷ばらつき |
 |

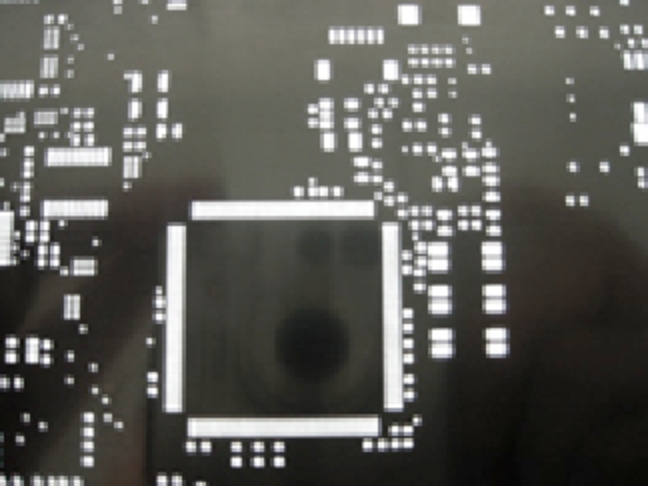

高品位レーザメタルマスク
従来のレーザメタルマスク以上に高密度実装用に適したメタルマスクです。従来のレーザメタルマスクに比べ更になめらかな開口部断面で、半田ペーストの抜け性の良さを実現しています。
主な特徴
- 短納期対応！
- ファインピッチQFP対応が可能！

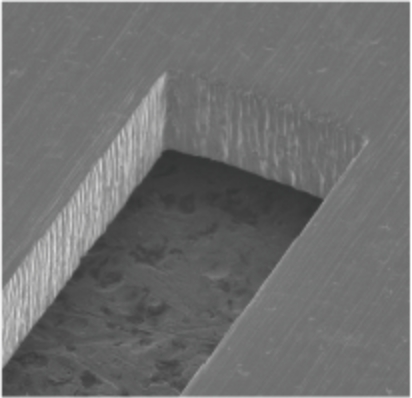

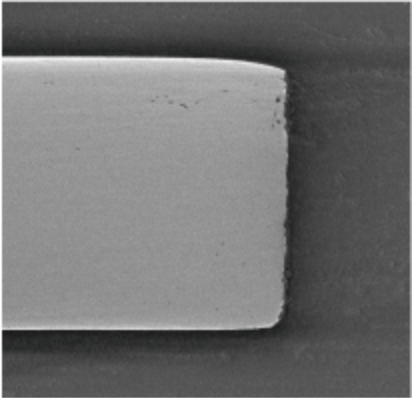

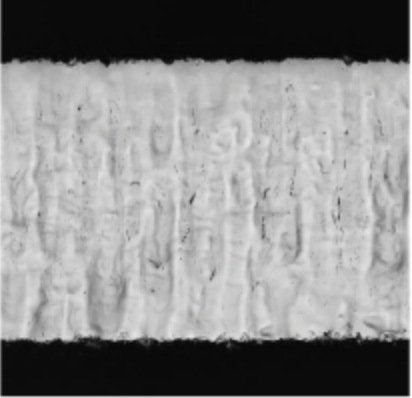

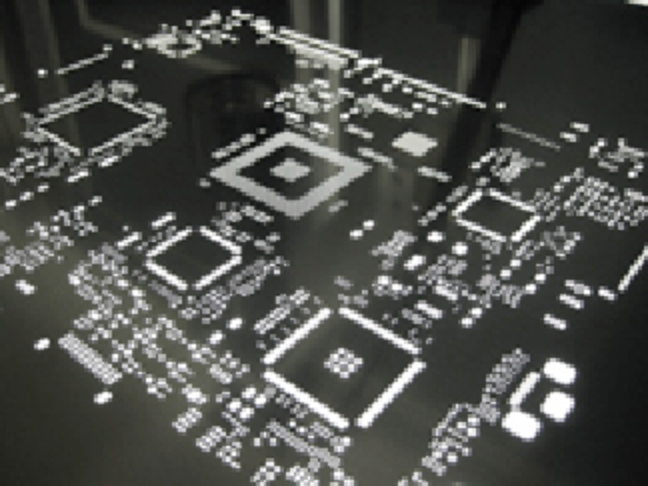

高品位レーザマスクの開口形状と側壁形状
| 平均値 | 最大値 | 3σ | |
|---|---|---|---|
| Ra | 0.4 | 0.8 | 0.2 |
| Rz | 5.5 | 7.9 | 4.4 |
| Rzjis | 2.9 | 4.4 | 2.5 |
上記数値は参考値です
単位：μm
詳細
| 加工方式 | YAGレーザ加工+特殊処理 |
|---|---|
| 印刷適応目安 | 0402、0.3～0.5ｍｍPitchCSP、0.3～0.4㎜ PitchQFP |
| 開口寸法精度 | ±10μm |
| 板厚精度 | ±8μm |
| 納期 | 実働1～3日 |
上記数値は参考値です
レーザメタルマスク
ピッチ幅0.3mm～0.5mmのファインピッチ部品、及び0603等の小サイズチップ部品などの高密度実装まで対応します。また、最も短納期対応が可能なマスクです。
主な特徴
- 短納期対応！
-
ファインピッチ、小サイズ
チップ部品の実装が可能！

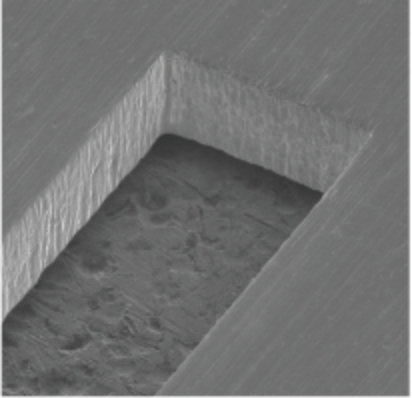

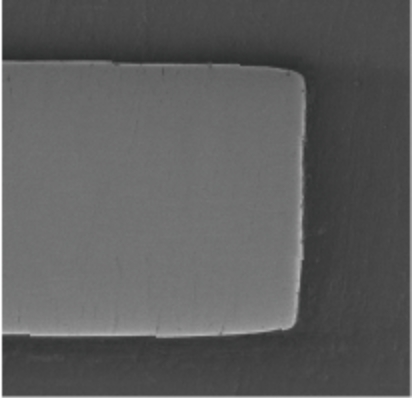

通常レーザマスクの開口形状と側壁形状
| 平均値 | 最大値 | 3σ | |
|---|---|---|---|
| Ra | 1.1 | 1.5 | 0.7 |
| Rz | 6.8 | 8.0 | 2.4 |
| Rzjis | 5.6 | 6.8 | 2.3 |
上記数値は参考値です
単位：μm
詳細
| 加工方式 | YAGレーザ加工 |
|---|---|
| 印刷適応目安 | 0.6mmPitchCSP、0.5mmPitchQFP |
| 開口寸法精度 | ±10μm |
| 板厚精度 | ±8μm |
| 納期 | 実働1～3日 |
上記数値は参考値です
