マスク製品

バンプマスク

高精度アディティブ法により製造される半田ペースト印刷用メタルマスクです。板厚精度、開口精度、位置精度に優れ、リピート製品においても高い再現性を誇ります。

ISO対象製品

主な特徴

  • 開口部の断面形状が滑らかで半田ペーストの抜け性が良い。
  • 開口寸法精度、位置精度に優れる。
  • 任意の版厚指定が可能な為、必要半田量への適応性が高い。

仕様

加工限界値 公差
板厚 (μm) 15~ ±3
最小開口 (μm) 30~ ±3
テーパー・(基板接触面―
スキージング面)(μm)
5~30

上記以外の仕様については、別途御相談ください。

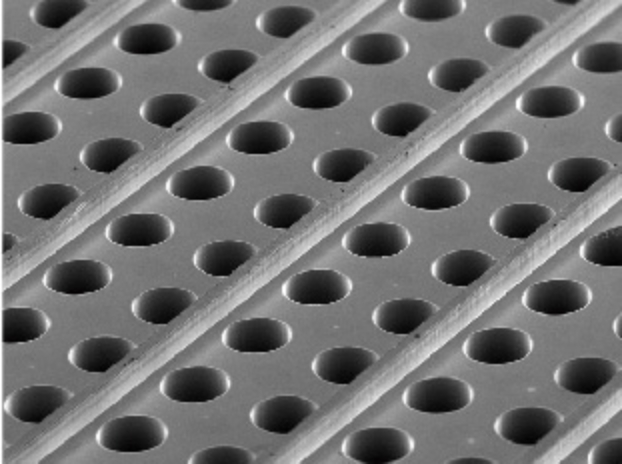

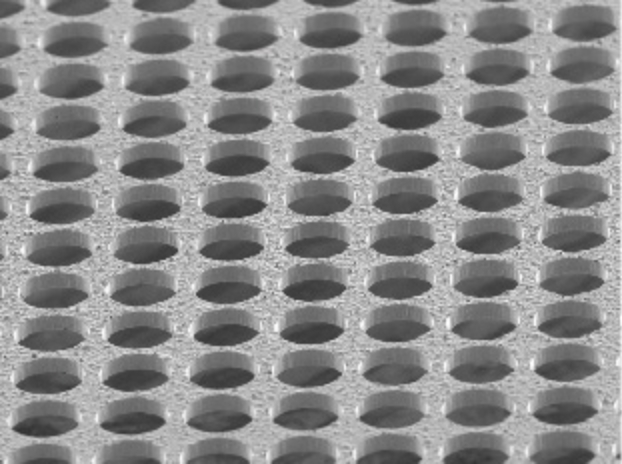

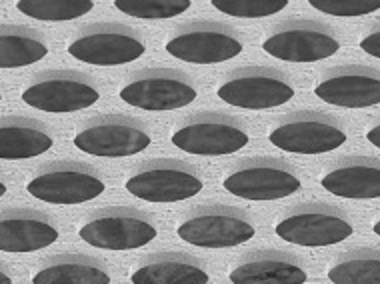

バンプマスクの開口

ピッチ=100um,
開口=φ84um, 板厚=15um

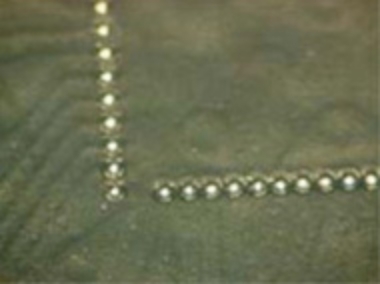

ウエハーバンプパターン

ピッチ=250um, 高さ=110um

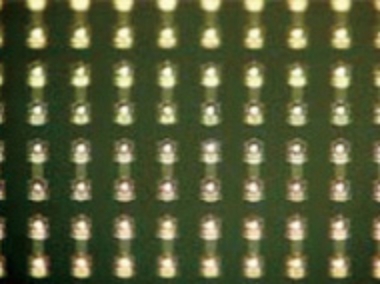

インナーバンプパターン

ピッチ=130um, 高さ=35um
